某市铁路路基自动化沉降监测项目总结报告

来源:岩联技术


某市铁路路基自动化沉降监测

『项目实施总结报告』


01项目概述

某市地铁线路施工过程中要盾构下穿京沪铁路线,该铁路线为运营铁路线,每天有大量列车经过,为了保障列车的安全运行,必须对该铁路线路路基进行监测。本项目铁路路基的沉降监测采用静力水准仪自动化在线监测系统,实时监测地铁施工对铁路路基造成的影响,保障列车的安全运行。

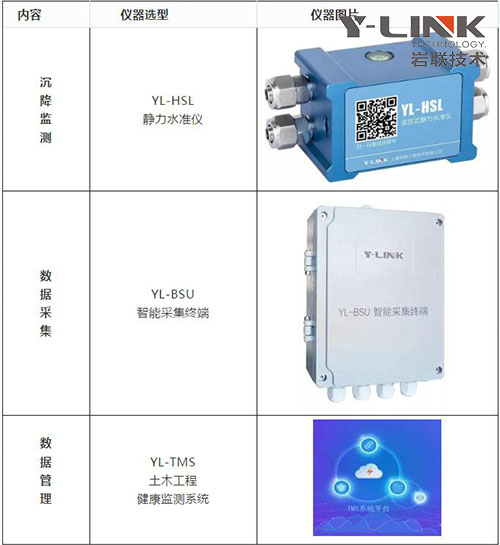

02监测内容及仪器选型




03铁路路基沉降监测点布置图

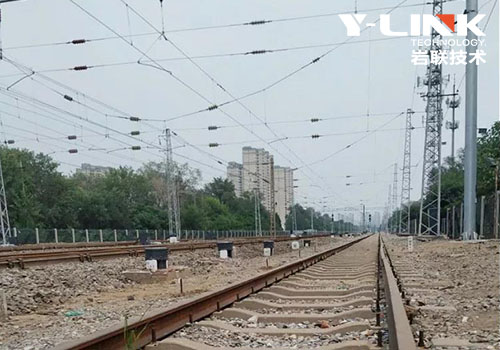

▲静力水准仪现场安装

静力水准仪是一种高精密液位测量仪器,用于测量基础和建筑物各个测点的相对沉降。应用工地包括大型建筑物,如水电站厂、大坝、高层建筑物、核电站、水利枢纽工程,铁路、地铁、高铁等各测点不均匀沉降的测量。

本工程是在建的地铁隧道盾构下穿既有铁路线路,需要实时对地铁隧道施工过程中既有铁路线路进行监测,且可以根据施工进度情况远程调整数据的采集间隔,以监测数据为参考,及早发现问题,采取防护措施预防事故发生


04监测控制指标

监测报警值可根据工程施工的特点及设施的状况,对以上所列指标进行调整。 第三方监测的实际变形值达到设计控制指标的60%时,应向业主、施工单位、设计单位、运营管理部门发出预警;当达到设计控制指标的80%时,须发出报警。


05监测管理平台数据

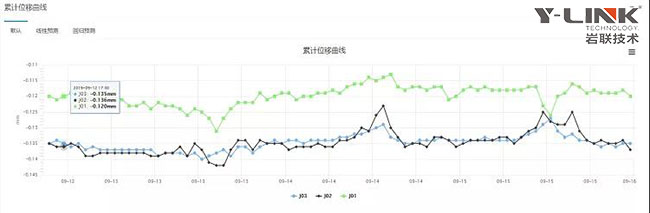

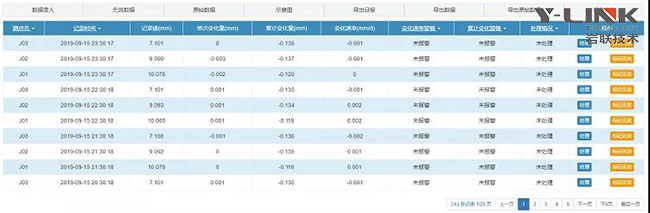

沉降监测数据

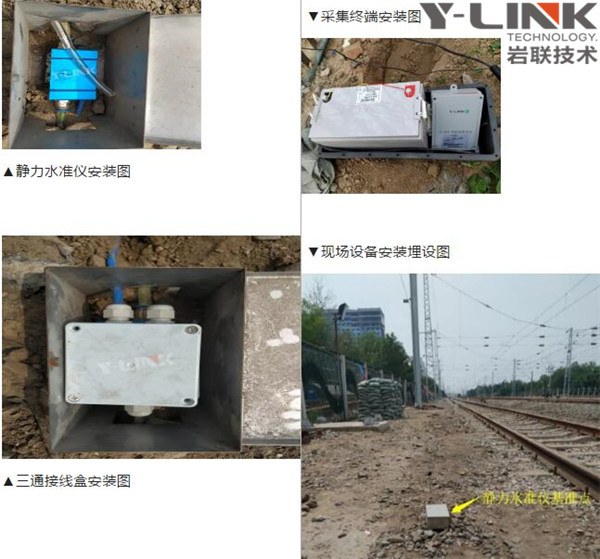

06 现场图片
